Motorky BMW GS - vše o motocyklech BMW řady GS a o cestování :: Ostatní :: Obecné doplňky na motorku
Strana 3 z 4:   1    2    3    4

Momentové klíče PROTECO
Dovi
#41
Přidané 11.06.2011 13:30
Avatar člena


Příspěvků: 991
Registrace: 15.10.09

Dovi napsal:
Tom_Brno napsal:
Nazdar,

tak jsem koupil:
Proteco klíč momentový ohybový 2-24 Nm 1/4"
Proteco klíč momentový ohybový 19-110Nm 3/8"
Proteco klíč momentový ohybový 28-210Nm 1/2"

a mám tak trochu reklamaci k návodu, "kancelářské krysy" jako já, co drží něco takového v ruce úplně poprvé, se z dodaného návodu totálně hroutí - nebylo by něco více polopatického s obrázky ?
Já jsem skutečně nedokázal pochopit, jak ten moment nastavit Sad
Nepohrdnu ani návodem (polopatickým) v angličtině ...
Za všechny, co jsou na tom podobně jako já předem díky.



Ahoj Tome,

zdravím Tě a jsem rád, že se Ti teď budu moci trošku revanšovat za Tvoji pomoc tenkrát před rokem a půl... Smile

Mám totiž ten "PROTECO" klíč 1/2" 28-210 Nm z Penny Marketu (zakoupeno asi před měsícem v akci) - byl to komplet ještě s dalšími třemi chrom-vanadiovými nástavci (tuším prodloužení ráčny asi o 10-12 cm, klíč 17 a 19 a třetím kusem byla redukce z 1/2" čtyřhranu na 1/4" čtyřhránek). Je to ta OEM verze (PROTECO a další firmy na západě) a celé to stálo 399,- Kč a je to i s velmi dobrým, podrobným a přehledným návodem doplněným i obrázky, a myslím, že je to i v češtině.

Teď sice jedu na motorce na projížďku, ale buďto večer nebo nejpozději zítra bych Ti to ofotil.

Tak zatím alespoň takto ve stručnosti:

Na tom korpusu (myslím tím ten dlouhý hlavní válec blíže k ráčně pak zploštený, ne tu otáčivou rukojeť) máš dvě stupnice. Asi Tě bude zajímat ta stupnice v Nm (Newtonmetry)

Takže nejdříve povolíš dole na konci momenťáku (konec té otáčivé rukojeti) ten černý zajišťovací váleček.
Potom už šroubuješ tou otáčivou rukojetí tak daleko, až její horní konec (ten konec, kde je po obvodě rukojeti vyryta bezrozměrná stupnice kolmá na tu hlavní stupnici) bude lícovat se spodní čárkou té zalomené čárky s (hrubou) hodnotou zvoleného utahovacího momentu (nebo s jeho nejbližší nižší hodnotou). A to tak, že nula na stupnici otáčivé rukojeti bude lícovat s tou dlouhou podélnou ryskou hlavní stupnice.
A pak už jenom případně pootočíš tou rukojetí ještě malý kousek - tím podle potřeby přičteš ještě pár požadovaných Nm k té (hrubé) hodnotě na hlavní stupnici.

Omlouvám se, spěchám a asi je to dost zmatené, ale obrázek Ti to všechno osvětlí, tak pls vydrž.

Hlavně nikdy nezapomínej po skončení práce tu rukojeť zase uvolnit (otáčením k nejnižším hodnotám na hlavní stupnici nebo mírně pod nejnižší hodnotu - až to bude skoro bez odporu) - tím uvolníš předpětí pružiny a momenťák se Ti odvděčí dlouhou životností.



Tome,

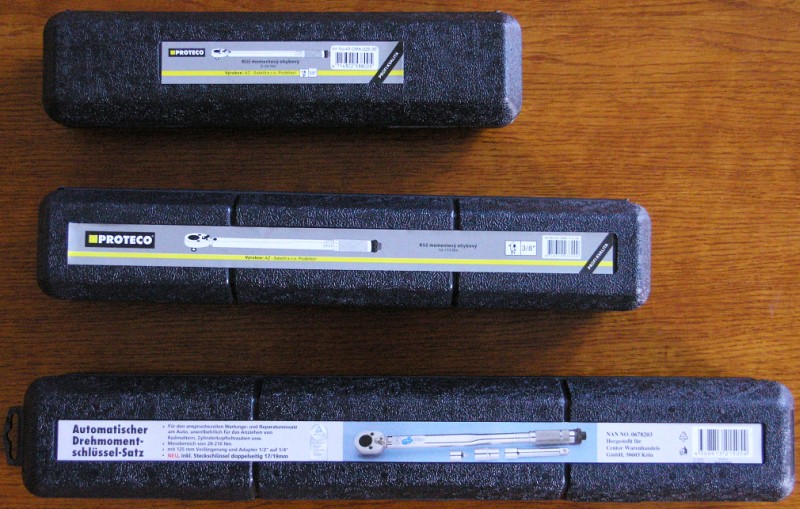

posílám ty slíbené fotky - nejprve pro představu klíče v obalech:
Dovi přiložený následující obrázek:


[131.6Kb]
__________________________________________________________
 VT 750 C2 Spirit, WR 250 X, CBF 125, S 22, S 11 (2x)
 (WR250R, R1100GS, VT750C4, F650GS, Betka, 50/20, S11)


Dovi
#42
Momentové klíče PROTECO
Přidané 11.06.2011 13:31
Avatar člena


Příspěvků: 991
Registrace: 15.10.09

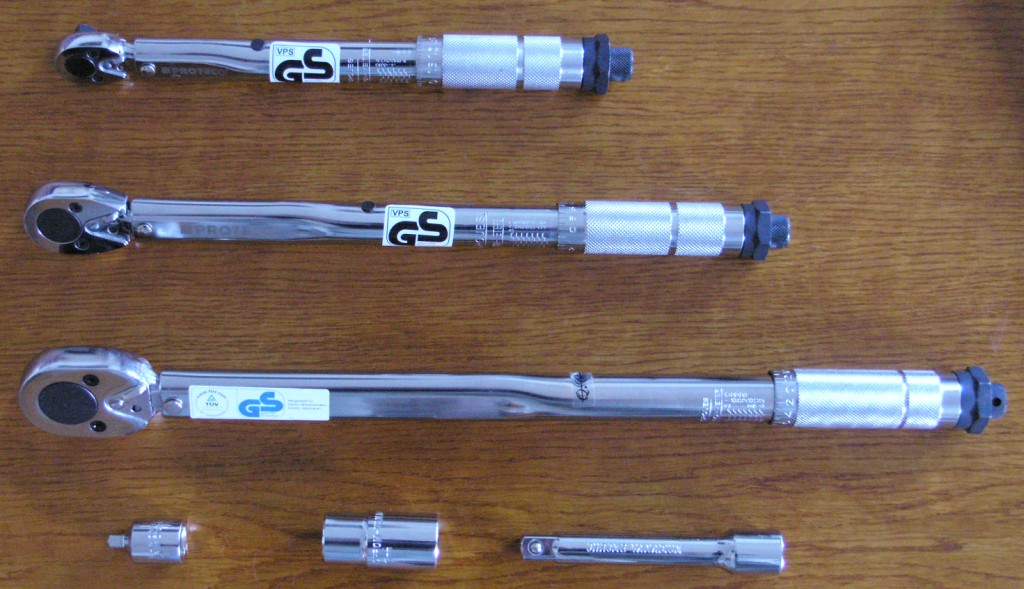

klíče a doplněk setu největšího klíče - vybaleno z obalů:

Dovi přiložený následující obrázek:


[153.93Kb]
__________________________________________________________
 VT 750 C2 Spirit, WR 250 X, CBF 125, S 22, S 11 (2x)
 (WR250R, R1100GS, VT750C4, F650GS, Betka, 50/20, S11)


Dovi
#43
Momentové klíče PROTECO
Přidané 11.06.2011 13:33
Avatar člena


Příspěvků: 991
Registrace: 15.10.09

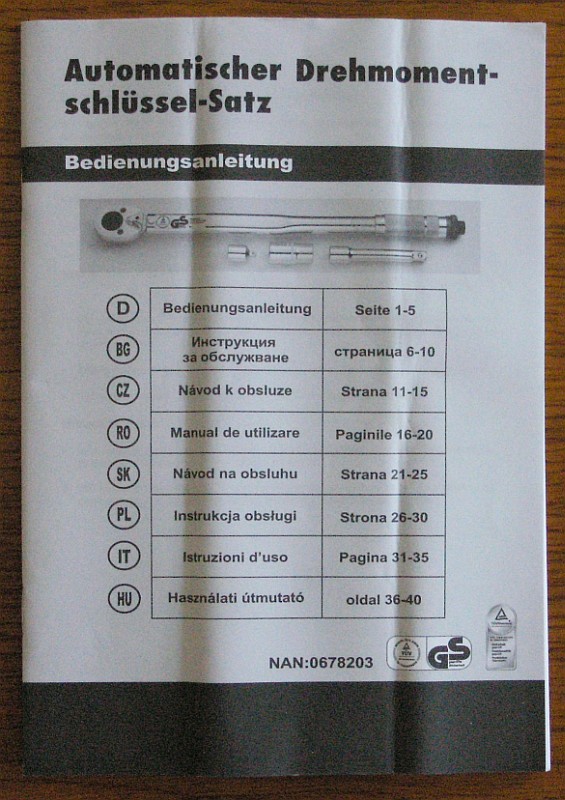

obálka 44 stránkového vícejazyčného návodu:

Dovi přiložený následující obrázek:


[130.53Kb]
__________________________________________________________
 VT 750 C2 Spirit, WR 250 X, CBF 125, S 22, S 11 (2x)
 (WR250R, R1100GS, VT750C4, F650GS, Betka, 50/20, S11)


Dovi
#44
Momentové klíče PROTECO
Přidané 11.06.2011 13:39
Avatar člena


Příspěvků: 991
Registrace: 15.10.09

Návod byl přeložen na třetiny, aby se vešel do pouzdra...

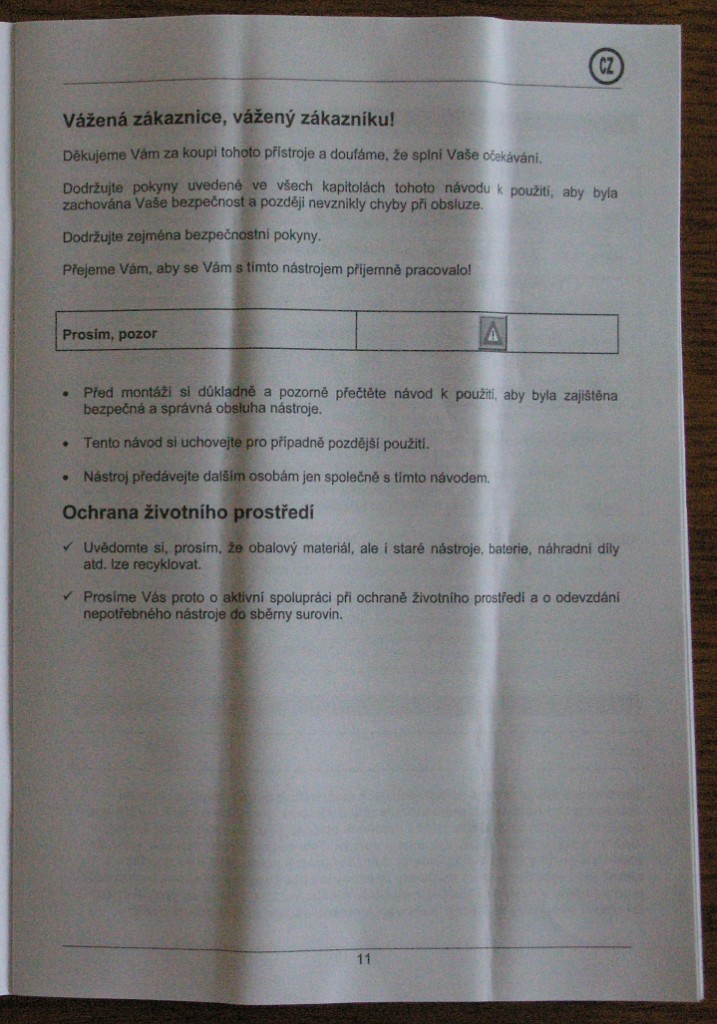

11. strana brožurky s návody je první stranou návodu v češtině:

Dovi přiložený následující obrázek:


[165.85Kb]
__________________________________________________________
 VT 750 C2 Spirit, WR 250 X, CBF 125, S 22, S 11 (2x)
 (WR250R, R1100GS, VT750C4, F650GS, Betka, 50/20, S11)


Dovi
#45
Momentové klíče PROTECO
Přidané 11.06.2011 13:42
Avatar člena


Příspěvků: 991
Registrace: 15.10.09

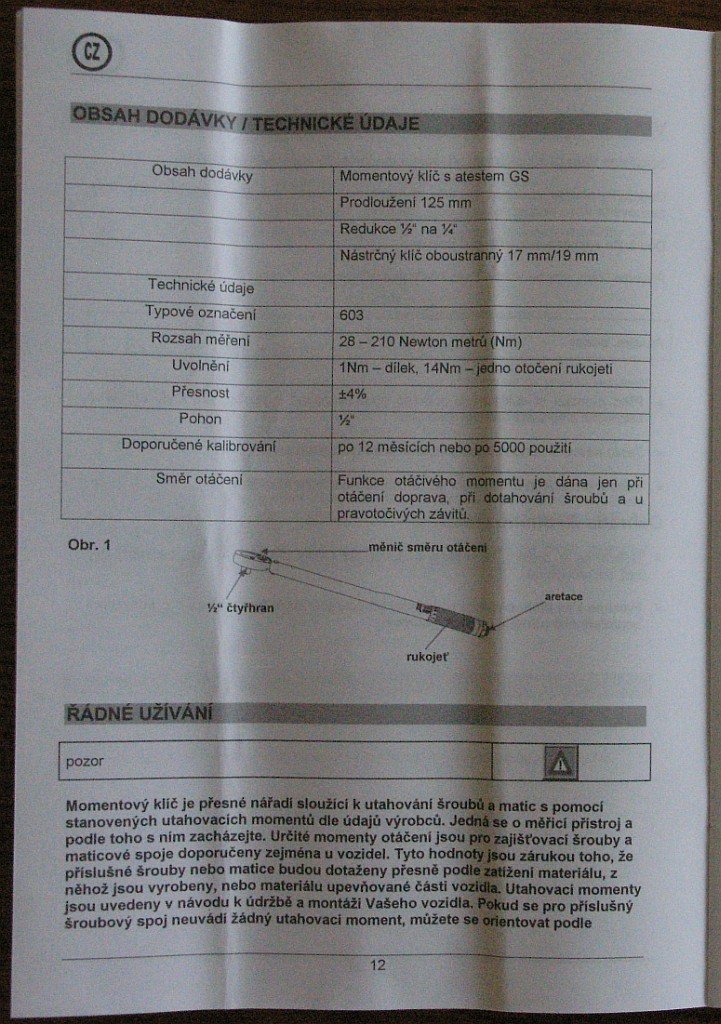

12. strana brožurky s návody je druhou stranou návodu v češtině:
Dovi přiložený následující obrázek:


[189.08Kb]
__________________________________________________________
 VT 750 C2 Spirit, WR 250 X, CBF 125, S 22, S 11 (2x)
 (WR250R, R1100GS, VT750C4, F650GS, Betka, 50/20, S11)


Dovi
#46
Momentové klíče PROTECO
Přidané 11.06.2011 13:43
Avatar člena


Příspěvků: 991
Registrace: 15.10.09

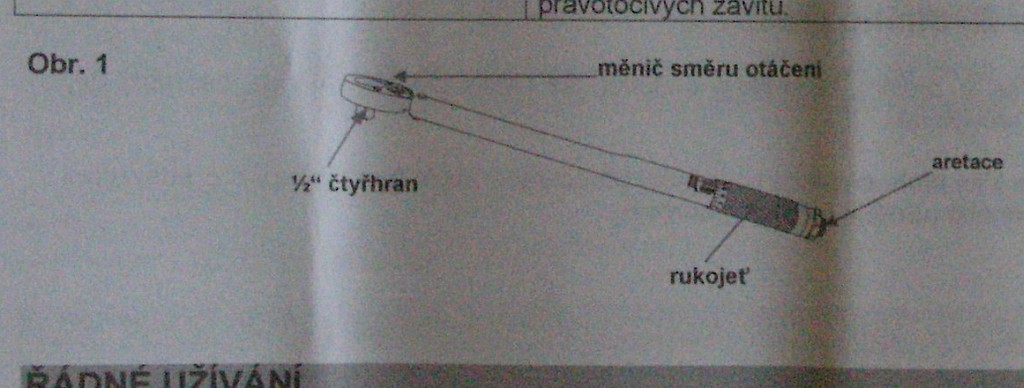

obrázek č. 1:
Dovi přiložený následující obrázek:


[88.98Kb]
__________________________________________________________
 VT 750 C2 Spirit, WR 250 X, CBF 125, S 22, S 11 (2x)
 (WR250R, R1100GS, VT750C4, F650GS, Betka, 50/20, S11)


Dovi
#47
Momentové klíče PROTECO
Přidané 11.06.2011 13:44
Avatar člena


Příspěvků: 991
Registrace: 15.10.09

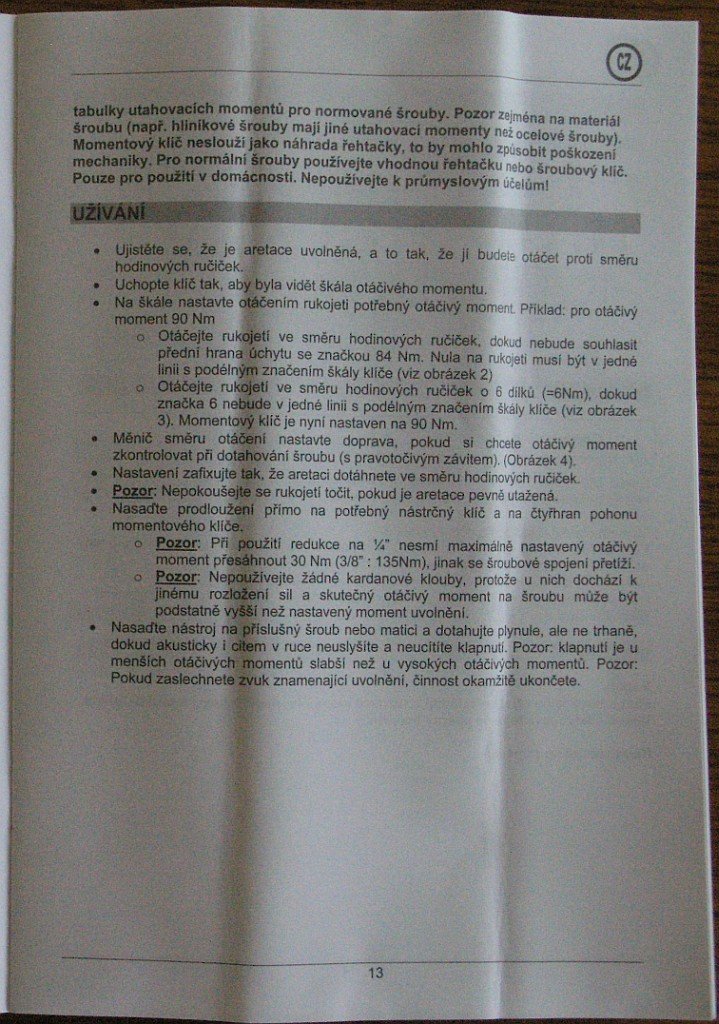

13. strana brožurky s návody je třetí stranou návodu v češtině:
Dovi přiložený následující obrázek:


[192.38Kb]
__________________________________________________________
 VT 750 C2 Spirit, WR 250 X, CBF 125, S 22, S 11 (2x)
 (WR250R, R1100GS, VT750C4, F650GS, Betka, 50/20, S11)


Dovi
#48
Momentové klíče PROTECO
Přidané 11.06.2011 13:45
Avatar člena


Příspěvků: 991
Registrace: 15.10.09

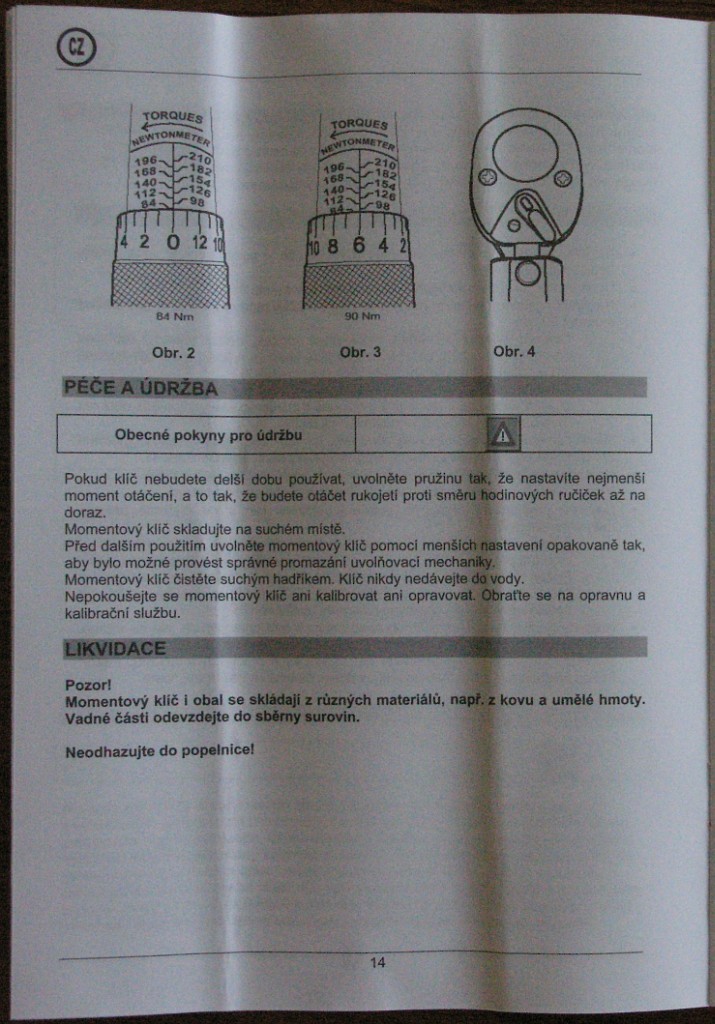

14. strana brožurky s návody je čtvrtou stranou návodu v češtině:
Dovi přiložený následující obrázek:


[175.61Kb]
__________________________________________________________
 VT 750 C2 Spirit, WR 250 X, CBF 125, S 22, S 11 (2x)
 (WR250R, R1100GS, VT750C4, F650GS, Betka, 50/20, S11)


Dovi
#49
Momentové klíče PROTECO
Přidané 11.06.2011 13:46
Avatar člena


Příspěvků: 991
Registrace: 15.10.09

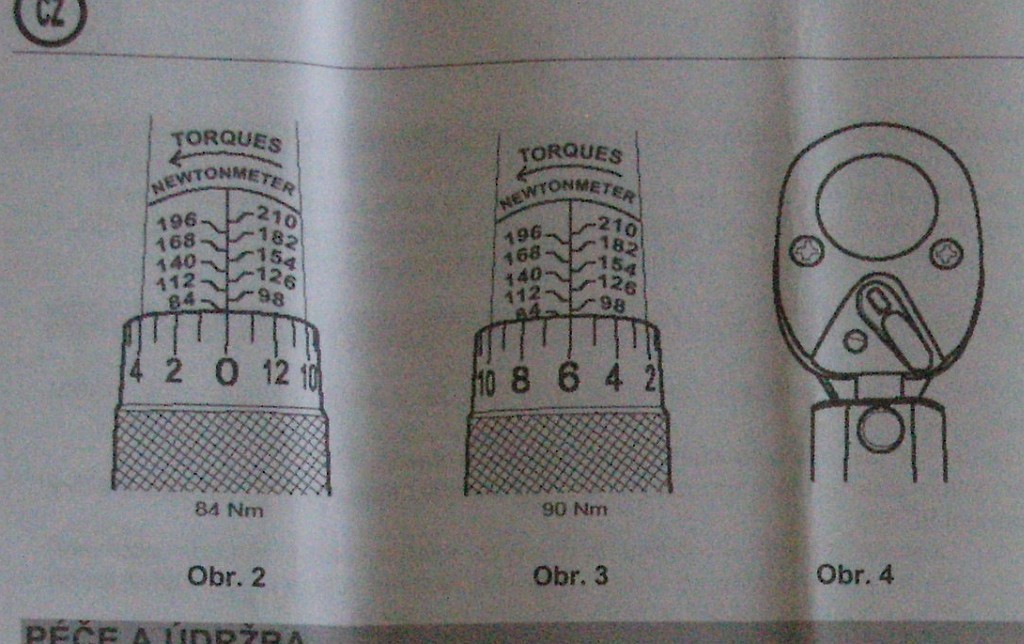

obrázek č. 2, 3 a 4:
Dovi přiložený následující obrázek:


[160.03Kb]
__________________________________________________________
 VT 750 C2 Spirit, WR 250 X, CBF 125, S 22, S 11 (2x)
 (WR250R, R1100GS, VT750C4, F650GS, Betka, 50/20, S11)


Dovi
#50
Momentové klíče PROTECO
Přidané 11.06.2011 13:47
Avatar člena


Příspěvků: 991
Registrace: 15.10.09

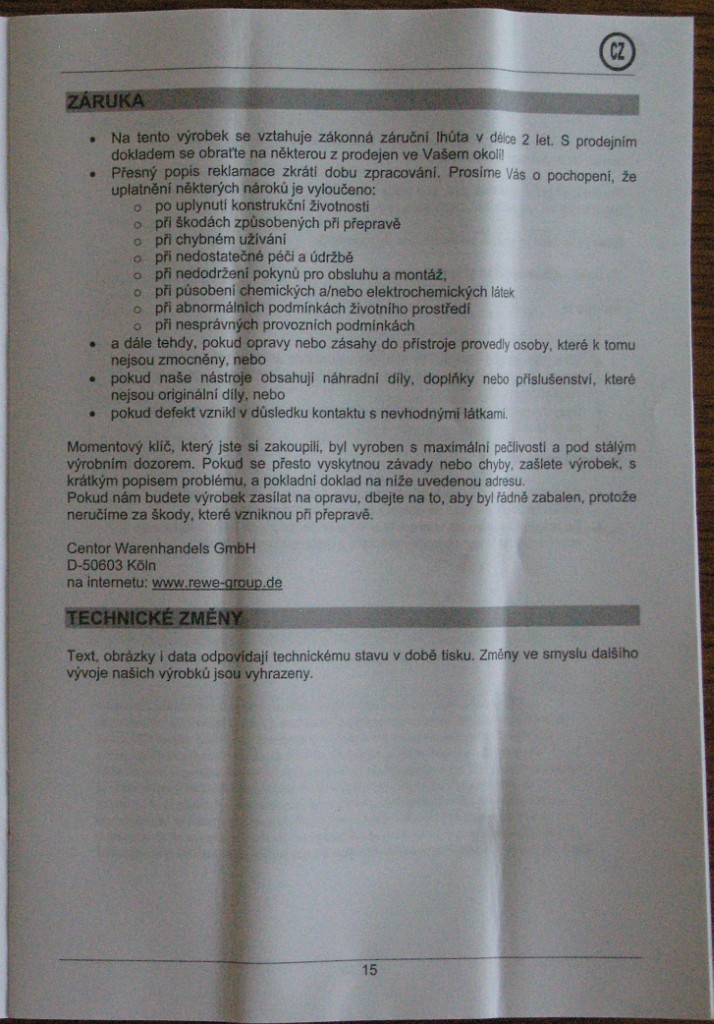

15. strana brožurky s návody je pátou a poslední stranou návodu v češtině:
Dovi přiložený následující obrázek:


[180.13Kb]
__________________________________________________________
 VT 750 C2 Spirit, WR 250 X, CBF 125, S 22, S 11 (2x)
 (WR250R, R1100GS, VT750C4, F650GS, Betka, 50/20, S11)


Dovi
#51
Momentové klíče PROTECO
Přidané 11.06.2011 13:58
Avatar člena


Příspěvků: 991
Registrace: 15.10.09

Ivan napsal:
S nadáváním jsem to nemyslel konkrétně!! Jen když se na našem skladu objevily klíče s jiným rozsahem než jak je prezentován, tak že za to fakt, ale opravdu fakt nemůžu:-).
Zjistím jestli budou 5-25, byť k rozsahu 2-24 rozhodně nemám nedůvěru.



Když se k nějaké informaci o tom klíči 5-25 Nm dostaneš a nezapomeneš mi dát vědět, budu moc rád.

Díky Ti moc už předem Smile


__________________________________________________________
 VT 750 C2 Spirit, WR 250 X, CBF 125, S 22, S 11 (2x)
 (WR250R, R1100GS, VT750C4, F650GS, Betka, 50/20, S11)


Jarka
#52
Momentové klíče PROTECO
Přidané 12.06.2011 11:41

Příspěvků: 54
Registrace: 23.05.10
Jenom připomenu že existují momentové adaptéry tona. Cena do 2tis.kč
http://www.azvercajk.cz/levnenaradi/?run=1&item=32421&ktg=10289.
Jsou s rozsahem 0-30 a 40-200Nmthumbs up

Dovi
#53
Momentové klíče PROTECO
Přidané 12.06.2011 16:00
Avatar člena


Příspěvků: 991
Registrace: 15.10.09
Jarka napsal:
Jenom připomenu že existují momentové adaptéry tona. Cena do 2tis.kč
http://www.azvercajk.cz/levnenaradi/?run=1&item=32421&ktg=10289.
Jsou s rozsahem 0-30 a 40-200Nmthumbs up



Ahoj,

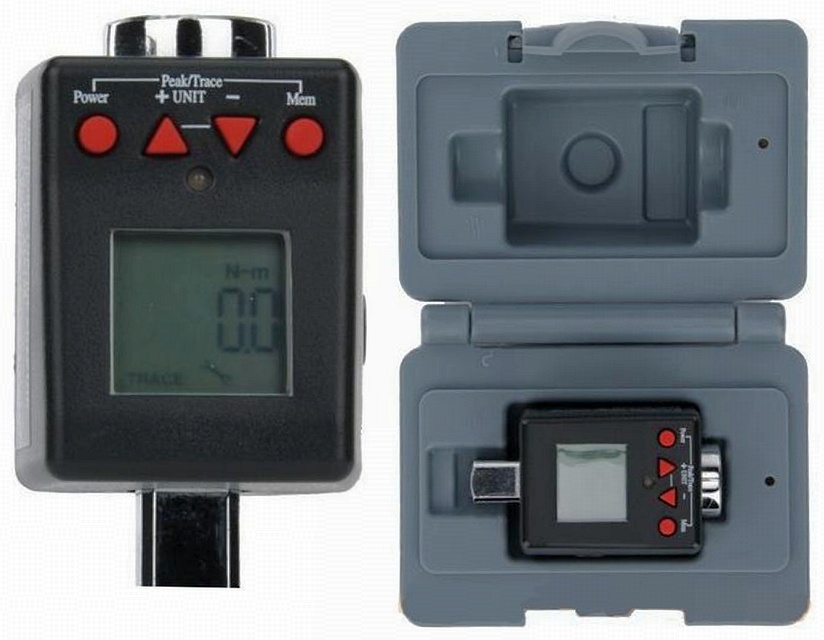

trochu bych to poopravil. Dělají se ne dva, ale dokonce tři typy, a ten nejmenší nemá rozsah 0 až 30 Nm, ale 6 až 30 Nm.

Dají se i u nás koupit levněji - i za skoro poloviční cenu (995,- Kč bez DPH). A mají oproti ohybovým momenťákům některé výhody - hlavně v průběžné indikaci aktuálního momentu, ve větší přesnosti a větší dlouhodobé stálosti parametrů.

1/4" 6-30 Nm
http://www.uni-ma...ntu-1-4/d/

3/8" 27-135 Nm
http://www.uni-ma...ntu-3-8/d/

1/2" 40-200 Nm
http://www.uni-ma...ntu-1-2/d/

Nevýhodou oproti klasickému mechanickému ohybovému momenťáku je to, že se s tou přídavnou krabičkou už člověk nemusí všude vejít.
Dovi přiložený následující obrázek:


[115.7Kb]
__________________________________________________________
 VT 750 C2 Spirit, WR 250 X, CBF 125, S 22, S 11 (2x)
 (WR250R, R1100GS, VT750C4, F650GS, Betka, 50/20, S11)


paja1
#54
Momentové klíče PROTECO
Přidané 12.06.2011 18:43
Avatar člena


Příspěvků: 2066
Registrace: 02.02.09
Zrovna jsem díky tomuhle vláknu objednal Proteco 3/8" 19-110Nm.shop

Nevím co máte proti momenťáku 2-24Nm v porovnání s 5-25Nm. Je jasné, že ten minimální rozsah je moc malý, ale nic nebrání ho prostě používat jako 5-24Nm a ty menší momenty brát silně s rezervou. Pak je úplně srovnatelný.Wink
Pája

Dovi
#55
Momentové klíče PROTECO
Přidané 12.06.2011 19:04
Avatar člena


Příspěvků: 991
Registrace: 15.10.09

paja1 napsal:
Nevím co máte proti momenťáku 2-24Nm v porovnání s 5-25Nm.


Jestli je to na mne, tak co mám proti momenťáku 2-24 Nm v porovnání s momenťákem 5-25 Nm jsem psal v příspěvku z 10.06.2011 v 11:09.
A na podobný dotaz jsem pak ještě reagoval znovu a podrobněji v příspěvku z 10.06.2011 17:05... Potřetí už to psát nebudu Smile



paja1 napsal:
Je jasné, že ten minimální rozsah je moc malý, ale nic nebrání ho prostě používat jako 5-24Nm a ty menší momenty brát silně s rezervou. Pak je úplně srovnatelný.


Měls oba dva ty klíče (2-24 Nm a 5-25 Nm) rozdělané?

Můžeš potvrdit, že ten pajšl je ÚPLNĚ STEJNÝ?

Čili jsi si naprosto jistý, že i ty pružiny uvnitř jsou stejné a klíče se tedy liší jenom tou vygravírovanou stupnicí?



__________________________________________________________
 VT 750 C2 Spirit, WR 250 X, CBF 125, S 22, S 11 (2x)
 (WR250R, R1100GS, VT750C4, F650GS, Betka, 50/20, S11)


paja1
#56
Momentové klíče PROTECO
Přidané 12.06.2011 19:10
Avatar člena


Příspěvků: 2066
Registrace: 02.02.09
To Dovi
Mám doma 5-25Nm 3/8".
Neměl jsem ho rozebraný, ale vsadím se, že bude v principu konstručně úplně stejně řešený. Je tam pružina, na které je síla přímo úměrná stlačení. není to žádná věda.
Pokud ho budeš používat od 5Nm tak by to mělo být v pohodě.
Pája

Tom_Brno
#57
Momentové klíče PROTECO
Přidané 12.06.2011 19:51

Příspěvků: 132
Registrace: 28.04.10
Dovi,

díky moc za poskytnutí návodu - jdu to prostudovat s klíči v ruce ...

Snad si to přečte i dovozce, ta jedna A4ka bez obrázků je fakt úplně k ničemu.
Tom

Dovi
#58
Momentové klíče PROTECO
Přidané 12.06.2011 20:44
Avatar člena


Příspěvků: 991
Registrace: 15.10.09
Tom_Brno napsal:
Dovi,

díky moc za poskytnutí návodu - jdu to prostudovat s klíči v ruce ...

Snad si to přečte i dovozce, ta jedna A4ka bez obrázků je fakt úplně k ničemu.



Rádo se stalo, a měj se hezky Smile

__________________________________________________________
 VT 750 C2 Spirit, WR 250 X, CBF 125, S 22, S 11 (2x)
 (WR250R, R1100GS, VT750C4, F650GS, Betka, 50/20, S11)


paja1
#59
Momentové klíče PROTECO
Přidané 12.06.2011 20:58
Avatar člena


Příspěvků: 2066
Registrace: 02.02.09
Dovi napsal:

Akorát že někde se pružina stlačuje v poměru až 1:12 a jinde se zase jiná pružina stlačuje v poměru 1:5.
Co je lepší (přesnější) a s menší únavou materilálu, je nabíledni... Smile



No právě, pokud ho budeš používat 5-24Nm tak to máš 1:4,8
Pokud 4-24Nm tak to máš 1:6 atd.
Pája

Dovi
#60
Momentové klíče PROTECO
Přidané 12.06.2011 20:58
Avatar člena


Příspěvků: 991
Registrace: 15.10.09

paja1 napsal:
To Dovi
Mám doma 5-25Nm 3/8".
Neměl jsem ho rozebraný, ale vsadím se, že bude v principu konstručně úplně stejně řešený. Je tam pružina, na které je síla přímo úměrná stlačení. není to žádná věda.
Pokud ho budeš používat od 5Nm tak by to mělo být v pohodě.



Ale jasně. Že je to v principu konstrukcě úplně stejný řešení, o tom přece není žádný spor...

Akorát že někde se pružina stlačuje v poměru až 1:12 a jinde se zase jiná pružina stlačuje pouze v poměru 1:5.
Co je lepší (přesnější) a dlouhodobě stabilnější, s menší únavou materiálu, je nabíledni... Smile


__________________________________________________________
 VT 750 C2 Spirit, WR 250 X, CBF 125, S 22, S 11 (2x)
 (WR250R, R1100GS, VT750C4, F650GS, Betka, 50/20, S11)
