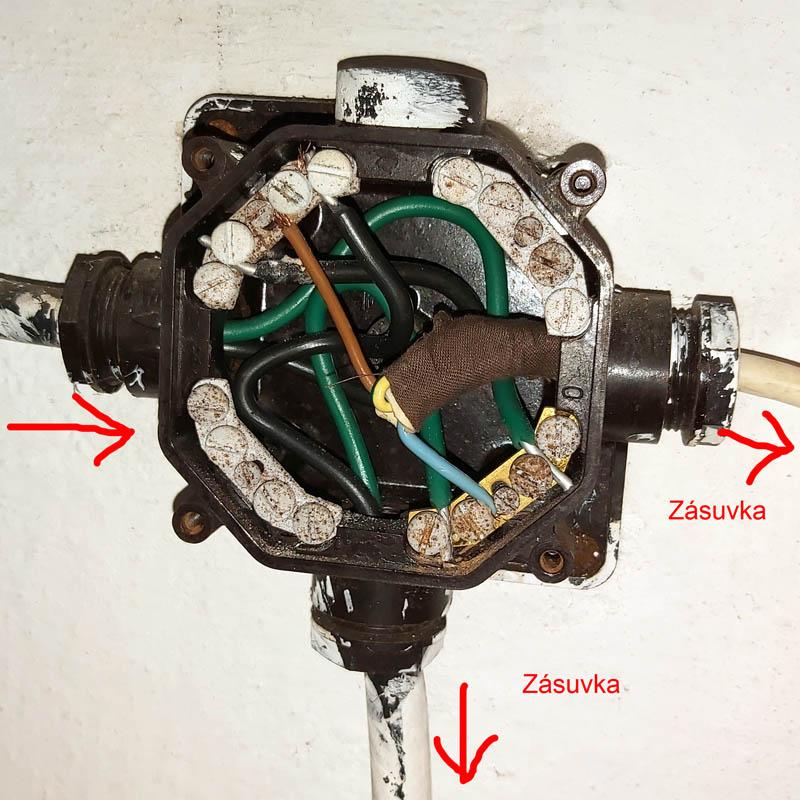

Hola, v garáži mám starý rozvod, dvoužíla černý a tmavězelený (modrý?) kabel. Potřebuju další zásuvku ale mám pouze 3-žilový kabel. Tak jsem žlutozelený nezapojil a zbytek je vidět na obrázku. Otázka zní, do kdy mi garáž vyhoří?
Po zapojení jsem to vyzkoušel na větráku a točí se na správnou stranu.
Dedkoid přiložený následující obrázek:
Možná jsi měl použit silnější kabel. To ovšem záleží jaké máš jištění a co na to budeš připojovat. Důležité je aby jsi v zásuvce propojil zemnicí kolík s pravou ( nulákovou ) zdiřkou!!! Mohl jsi to zapojit i klasicky 3 vodičově a v té krabici zelenožlutý spojit s modrým a dát je pod jeden šroubek.
V zásuvce: - levá zdiřka ( fáze hnědý kabel )
- pravá zdiřka ( nulák modrý kabel )
- zemnicí kolík ( zem zelenožlutý kabel )
.

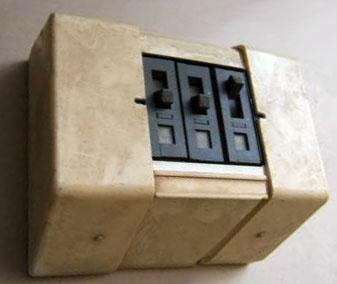

Je tam stará bakelitová skříň. 1 vstup, 2 výstupy: zvlášť na 2 světla, a zásuvka.
Mám tam dobíjěčku/udržovačku permanentně zapnutou. Občas vysavač, vrtačka a kompresor.

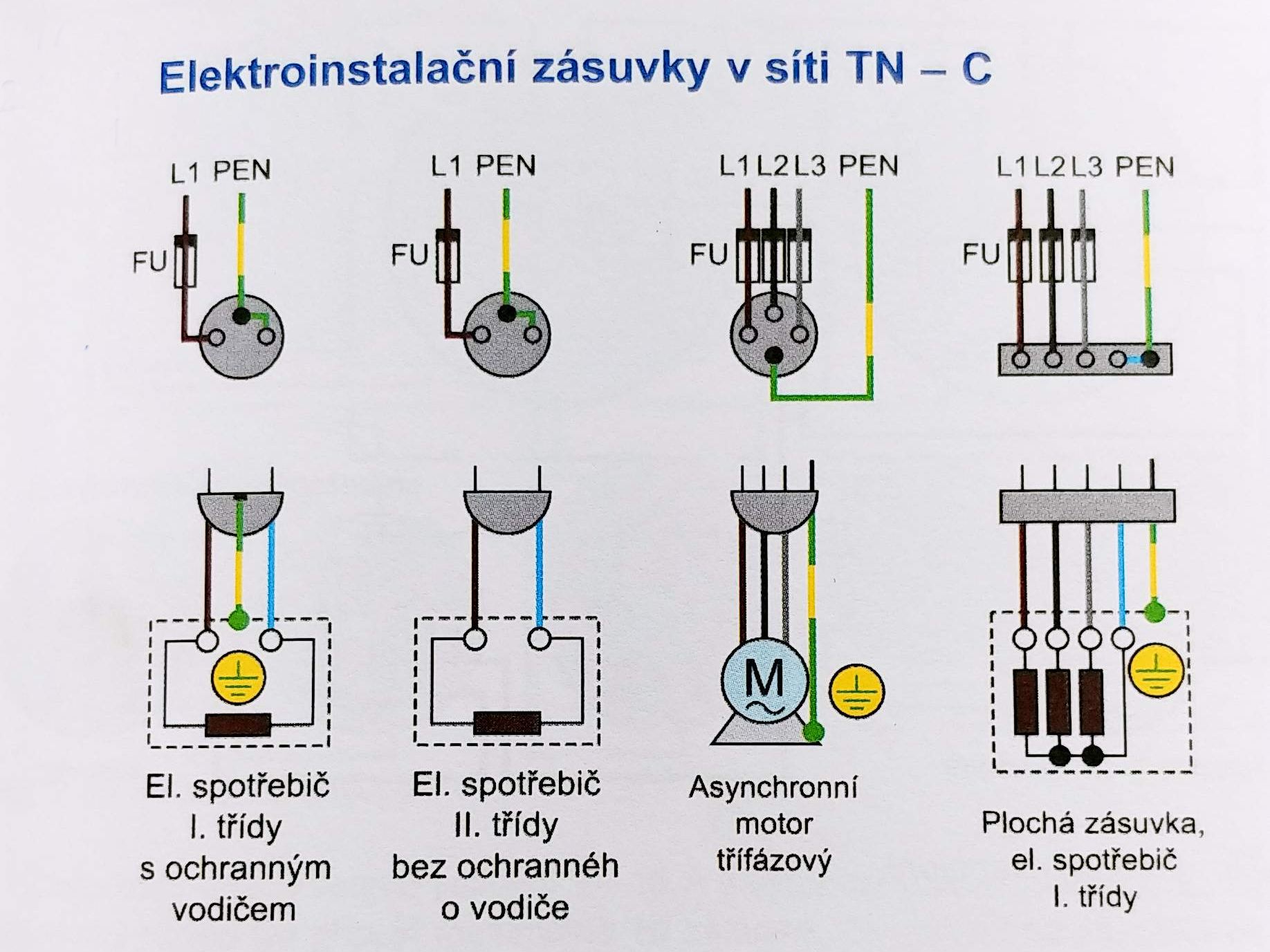

Dedkoid přiložený následující obrázek:
Pokial máš spotrebič s dvojžilovym pripojovacim káblom (poznáš aj podľa vidlice), tak to zapojenie stačí. Ak ale máš na konci “šnúry” vidlicu aj s kontaktom na ochranny kolík zásuvky, tak Ti v prípade že prerazí fáza na kostru (väčšinou kovový obal s ktorým môžeš prísť do kontaktu) nevyhodí istič a pekne si zatancuješ. Určite preto doporučujem upraviť zapojenie vo všetkých zásuvkách “po staru”, čiže čierny nechať na ľavej dierke, modry/zelený prehodiť najprv na istiaci kolík a od tadiaľ prepojiť do pravej dierky.
Je to ok v případě že do černého přívodního teče fáze a zel. je nula Taky záleží jestli je předsazen proudový chránič v tom případě nespojovat modrý (nulák) se zelenou (zem) bo to bude vybavovat(vypínat). Pokud Proud.chránič není tak by se dalo přes kolík na nulák ale taky záleží jaké je zapojení jištění v rozvodu (obci) pokud nulování nebo zemění ale to už nevím přesně ten rozdíl. Na vojně jsme v kurzu se učili to zapojení (kolík nulák)tak jsem to tehdy v baráku tak předělal a elektrikář mi pak sdělil že vzhledem k jištění v rozvoduNN v obci (tehdy) je to špatně a lepší je vynechat ten kolík -tedy zem(tehdy ještě staré rozvody v baráku pouze fáze a nula). Ale možná už pravděpodobně jsou ty rozvodyNN sjednocené za ta léta.
Upravil kim dne 21.05.2021 16:27
Pokud jsi to chtěl zapojit dvoužilově tak v krabici jsi měl mít zapojený hnědý drát na fázi a zelenožlutý na nulu. Modrý smotat a nepoužít. V tomto případě v zásuvce když jí máš čelem k sobě tak hnědou fázi na levou zdířku a zelenožlutý nejdřív na kolík (první je vždy ochrana) a klemou na pravou zdířku na nulu.
V případě že to zapojíš třížilově, tak v krabici spojíš modrý spolu ze zelenožlutým na nulu a hnědý zase na fázi. V tomto případě zapojíš zásuvku že hnědý drát opět na fázi do levé zdířky, zelenožlutý drát na kolík a modrý drát na pravou zdířku. Pokud by jsi z této zásuvky smyčkoval další zásuvku tak už nesmíš modrý se zelenožlutým spojit, ale dále jen třížilově viz. výše.
